马路科技工业CT解决方案提供铲齿散热器全维质量管控

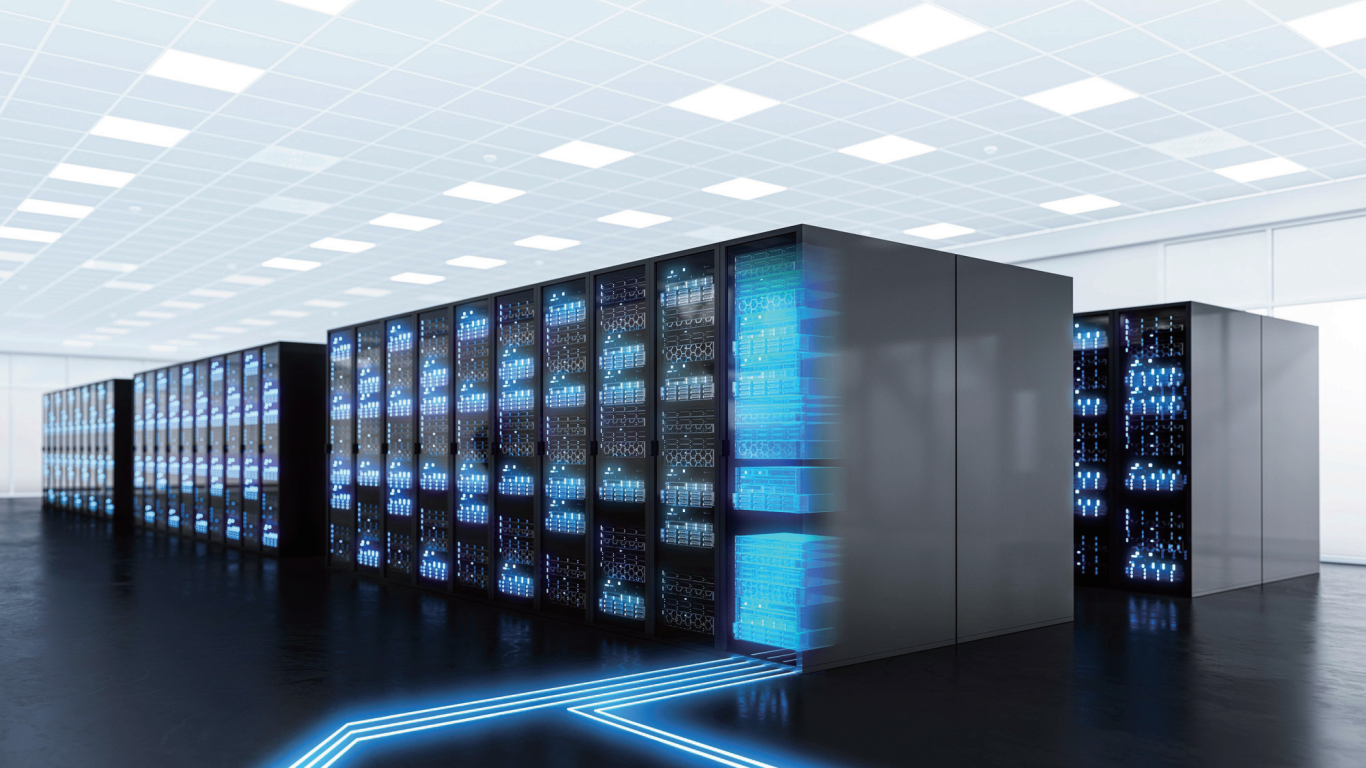

在人工智能爆发与新能源汽车飞速发展的今天，电子设备的"心脏"——芯片，正面临着前所未有的发热挑战。单机柜功率突破 30kW，电驱控制器持续高负载……散热，已成为制约性能释放的关键瓶颈。

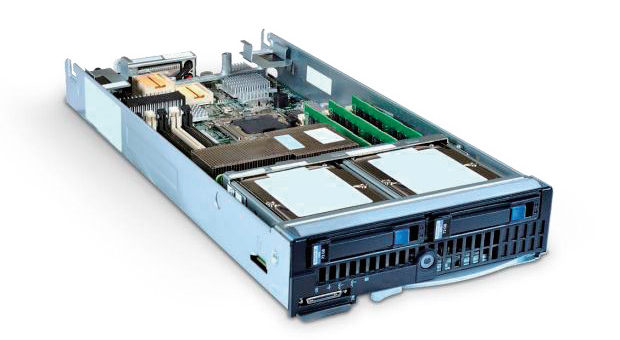

作为高密度散热方案中的"隐形冠军"，铲齿散热器凭借其一体成型、无接触热阻、散热面积大等优势，成为 AI 服务器、5G 通信及汽车电子的首选。



然而，随着翅片厚度向0.3mm甚至更薄演进，结构日益精密，传统的质量检测手段正面临"看不见、测不准、效率低"的三大痛点。

铲齿散热器的检测痛点





铲齿散热器的核心在于"密"与"薄"。为了追求极致的换热效率，翅片间距往往压缩至1.5mm-2.0mm，厚度控制在0.3mm-0.5mm之间。在这样微米级的制造精度下，传统检测方法的局限性暴露无遗。



• 内部缺陷难发现：内部的气孔、裂纹、焊接虚焊等隐患，如同"定时炸弹"，常规外观检无法识别，破坏性剖切又会浪费样品。
• 尺寸测量有死角：复杂的内部微通道结构，接触式三坐标测量机（CMM）探头无法触及，导致关键尺寸数据缺失。
• 检测效率拖后腿：面对 AI 服务器等批量交付需求，传统抽样检测风险高，全检效率低，难以匹配快节奏的生产线。



马路科技工业CT技术原理



马路科技工业CT（计算机断层扫描）技术的工作流程可以简单概括为三步：

• X射线从不同角度穿透散热器，探测器接收衰减信号。
• 三维重建：计算机将成千上万张二维投影图，重构成高精度的三维体素模型。
• 虚拟切片：工程师可以在软件中对模型进行任意角度的“虚拟剖切”，无需破坏实物即可看清内部每一处细节。



马路科技工业CT检测方案

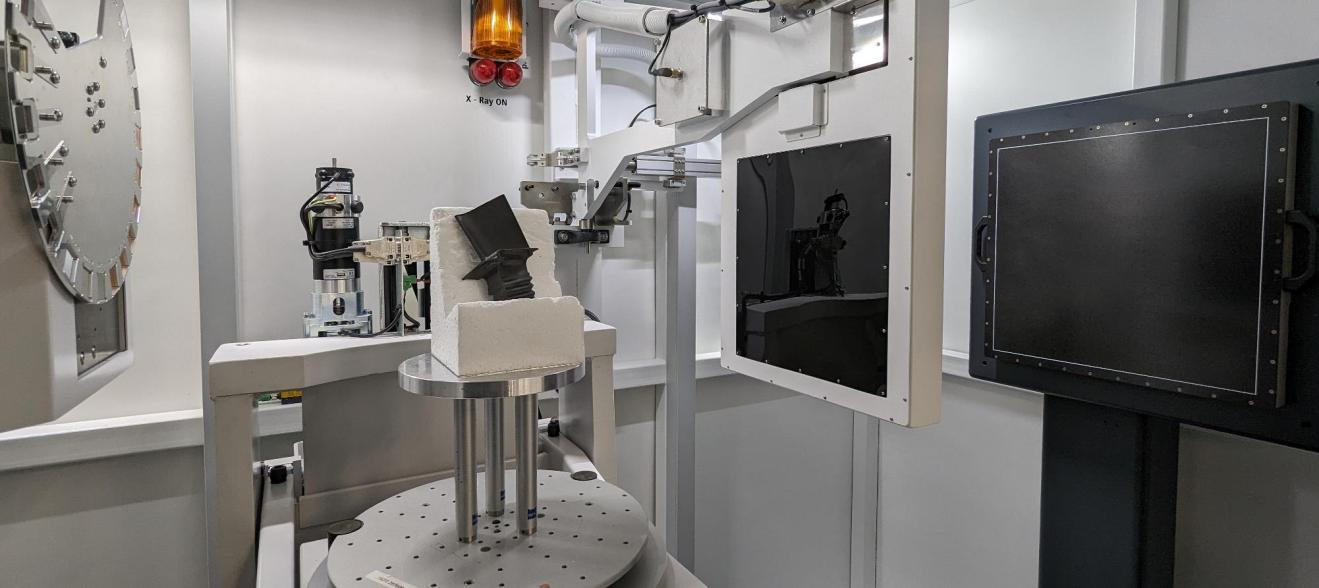

针对铲齿散热器的特殊工艺，马路科技工业CT1500（蔡司METROTOM 1500）无损扫描，核心是无损、全域、高精度解决传统检测无法触及的内部与微观问题；一次扫描即可完成缺陷+尺寸+装配全维度检测，适用于铲齿散热器、密齿铲齿、水冷铲齿、液冷散热器



• 无损检测，不破坏样品：铲齿为一体成型金属件，传统三坐标/卡尺只能测外部；CT用X射线穿透，不拆解、不切割、不损伤即可看内部。

• 全域扫描，内外全抓：一次扫描获取外部+内部完整三维数据，覆盖传统方法盲区（如齿根、流道、基板内部）。

• 高精度+高分辨率：体素可达50μm，定位精度4.5+L/50μm，能捕捉微米级缺陷与尺寸偏差。

• 适配铲齿结构特点：铲齿齿薄（0.15–0.6mm）、齿密（0.25–2mm）、高长径比，易变形、内部缺陷难测；CT完美适配。

• 效率高：一次扫描=缺陷检测+尺寸测量+形位公差+CAD比对，比传统多工序快4倍+。

内部结构无损检测

铲齿散热器的微通道宽度仅50-150μm，内部翅片在制造过程中易发生弯折、堵塞。马路科技采用ZEISS METROTOM系列高分辨率 CT，通过虚拟切片精准识别翅片弯折位置与程度，精确定位微米级的堵塞区域，避免常规检测遗漏的隐患。



一次X射线扫描即可完成内部缺陷核心检测

• 基板/齿根气孔、缩孔、夹杂、微裂纹（微米级）

• 铲齿过程齿根撕裂、内部应力裂纹

• 水冷/液冷款内部流道堵塞、异物、偏壁、缩松

• 齿片弯折、扭曲、倒伏、间距不均（影响流场与散热）





关键尺寸与形位公差



马路科技工业CT可在一次扫描中对散热器内外部的复杂几何特征进行高精度、可追溯的全尺寸测量，包括

• 齿厚、齿间距、齿高、齿倾角全尺寸测量

• 基板平面度、平行度、垂直度、位置度

• 齿片直线度、均匀性、对称度（密齿最怕不均）

• 内部流道截面尺寸、壁厚均匀性、长度

结构与装配验证

• 一体成型齿-基板结合部完整性、无分层/脱粘

• 复合结构（如埋热管/均温板）装配间隙、贴合度、错位

• 与热源接触面平面度、粗糙度关联精度



数据比对与工艺优化



• CT重建模型 vs 设计CAD全域偏差色谱图，直观看超差区域

• 批量件一致性分析，定位工艺波动点

• 失效件切片分析，定位散热失效根源（如局部堵塞/变形）



典型报告输出项（可直接写进检测报告）

与CAD模型的三维比对，通过彩色偏差比对，快速定位加工误差，为工艺优化提供精准数据支撑。



批量检测效率提升方案



高分辨率通用型CT

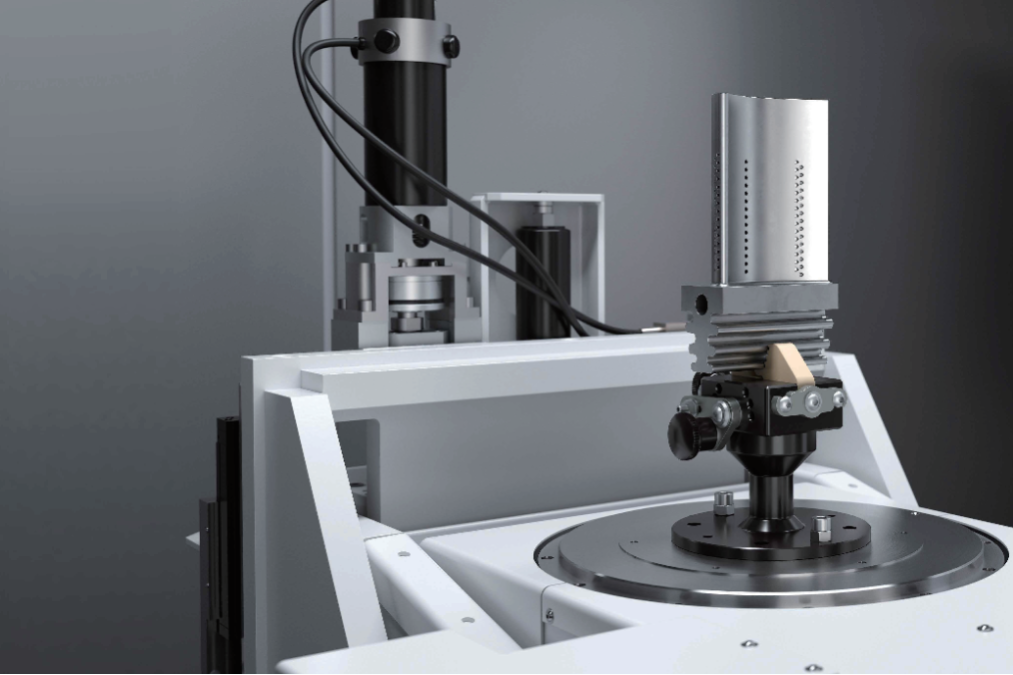

ZEISS METROTOM 800/1500具备较大的扫描行程和灵活的放大倍率，同等尺寸工件可获得更高分辨率图像，其 ScatterControl技术能有效处理铝等轻金属材料的散射伪影，获得清晰图像。



铲齿散热器用马路科技工业CT1500（蔡司METROTOM 1500）无损扫描，核心是无损、全域、高精度解决传统检测无法触及的内部与微观问题；一次扫描即可完成缺陷+尺寸+装配全维度检测。



通用检测场景，高效率自动化

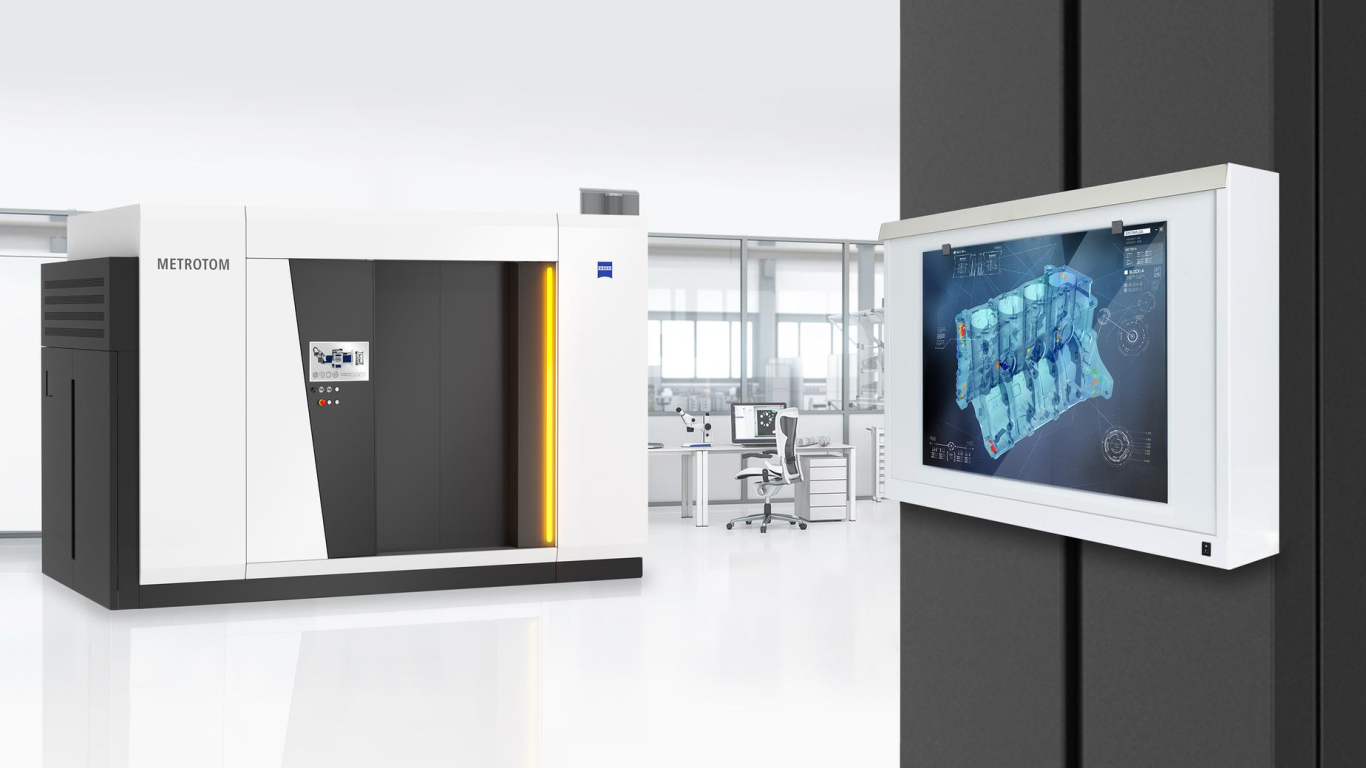

ZEISS VoluMax在线CT系统专为生产车间设计，可在数秒内完成体积数据采集和缺陷智能判定，满足高节拍在线检测需求。

生产线在线检测，智能便捷型

ZEISS METROTOM 6 scout具备自动工件置中定位和扫描参数自动识别功能，"一键式"扫描出报告，显著提升检测效率。



研发和质量实验室



大数据质量监控

每一次CT扫描不仅产生合格/不合格的结论，更生成包含数百万数据点的三维数据集。通过对连续生产的数百个零件进行CT扫描，可以统计分析关键尺寸的 CPK（过程能力指数），实现预测性维护和质量预警。



马路科技工业质量解决方案商，30余年的销售及服务经验，是蔡司官方授权代理商，拥有300余人的技术服务团队，丰富的产品线：CMM三坐标测量机；光学3D量测系统及自动化扫描；工业CT-X射线无损检测系统；工业智能数码显微镜；蔡司软件数字化生态系统等，助力企业实现智能化、自动化、数字化生产，提高生产效率和产品品质。
