马路科技教程分享：三坐标开机控制面板屏幕不亮？带你排查故障

控制面板是蔡司三坐标的常见组成部分，也是重要的控制单元。控制面板中心的显示屏是人机交互的窗口，传递着机器的工作状态和故障信息。本篇针对控制面板按了开机键后控制手柄屏幕不亮的故障信息进行讲解，助您尽快恢复设备。

马路科技工业质量解决方案商，是蔡司官方授权代理商，业务涵盖：蔡司三坐标测量机、工业CTX-RAY断层无损测量，光学三维3D扫描仪、工业显微镜等设备。

排查步骤

01 检查供给三坐标控制柜电源的插座或插排有无通电，电压是否正常（可以用万用表测量）。

02 如果机器前端有UPS稳压电源则检查UPS是否正常，是否有电压输出。

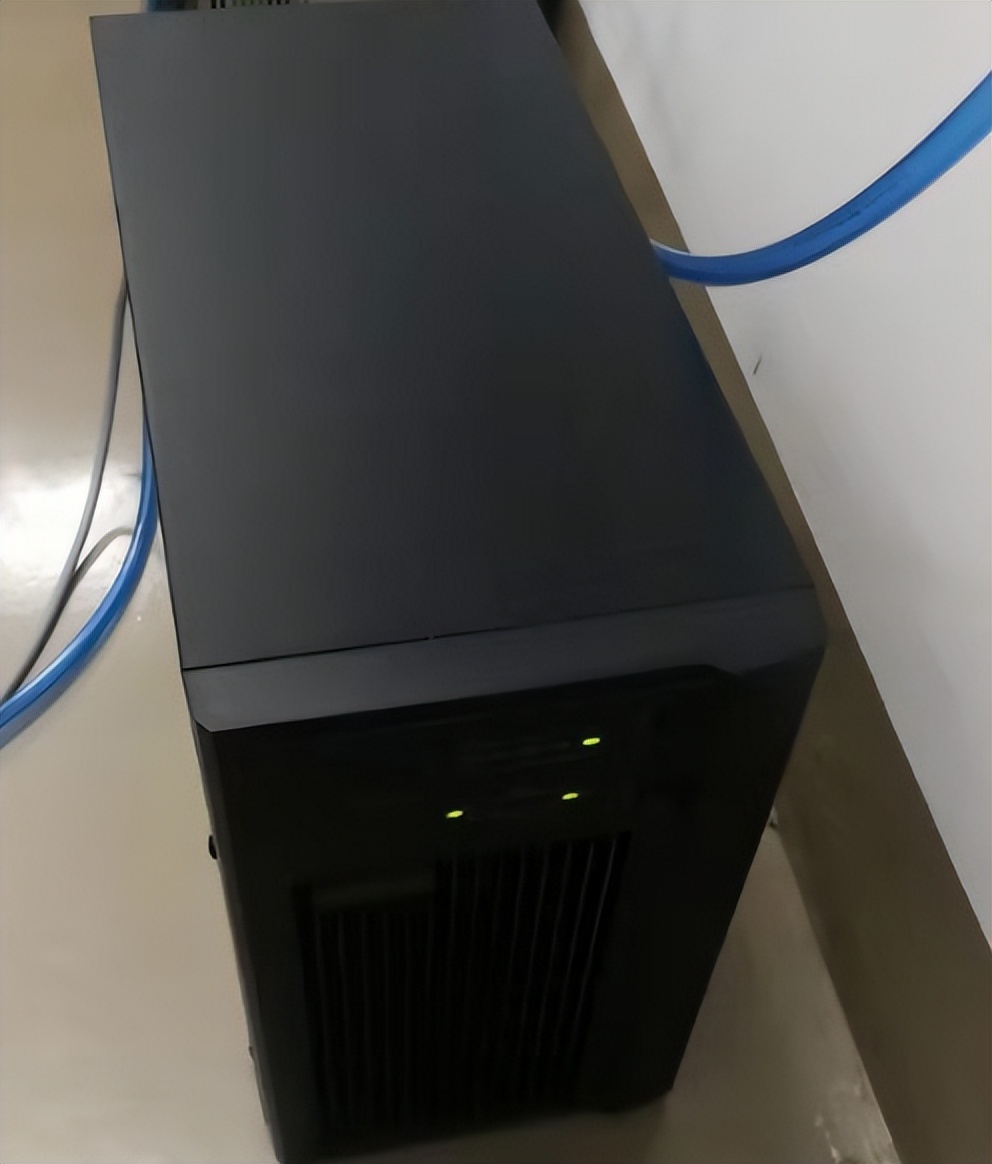

▲图以蔡司标配SANTAK山特城堡系列3kv为例

03 检查控制柜输入电压是否正常

1）针对SPECTRUM、CONTURA、MICURA、DuraMax等使用C99L控制柜的机型

• 确认控制柜电源线已经插在电源上（图1），且无松动。

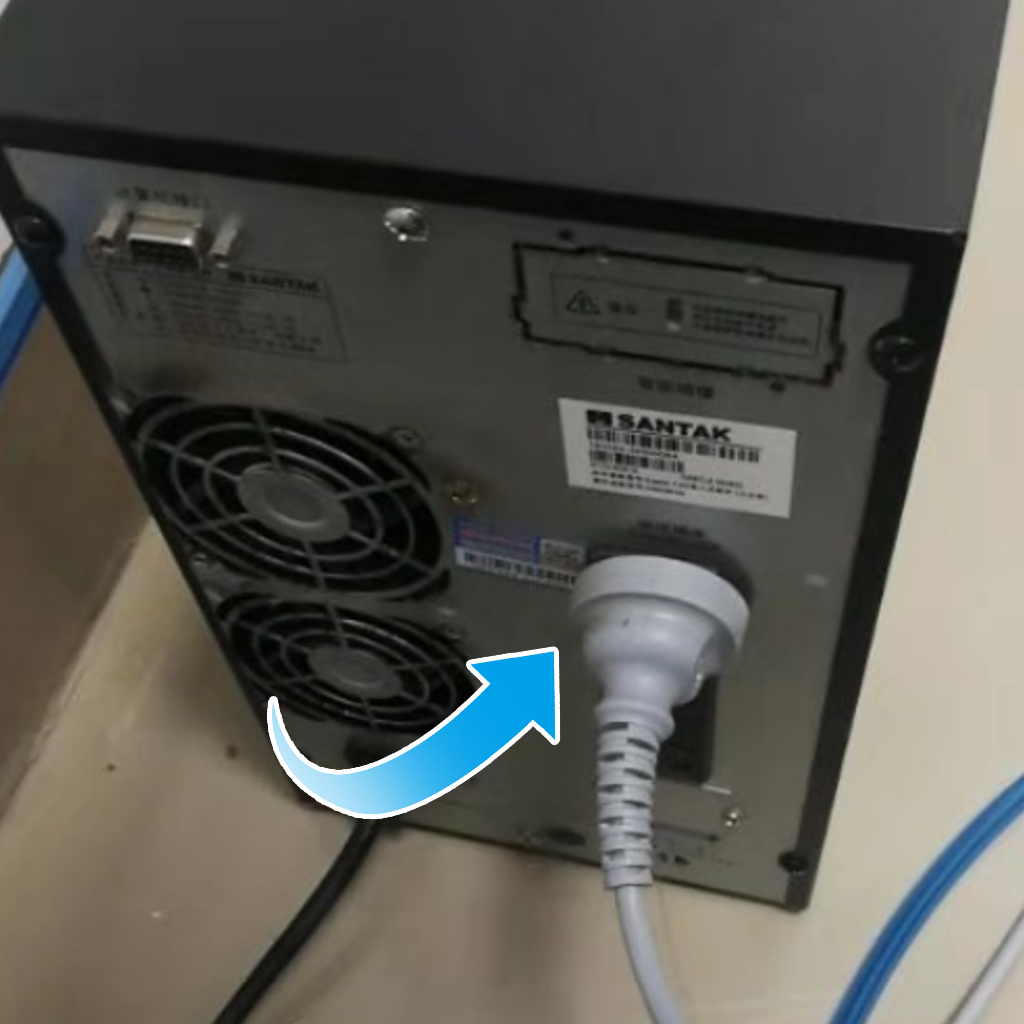

▲图为UPS上的电源线

• 检查控制柜内部电源输入端有无电压输入，拔下电源线用万用表测量电源输入端电压。

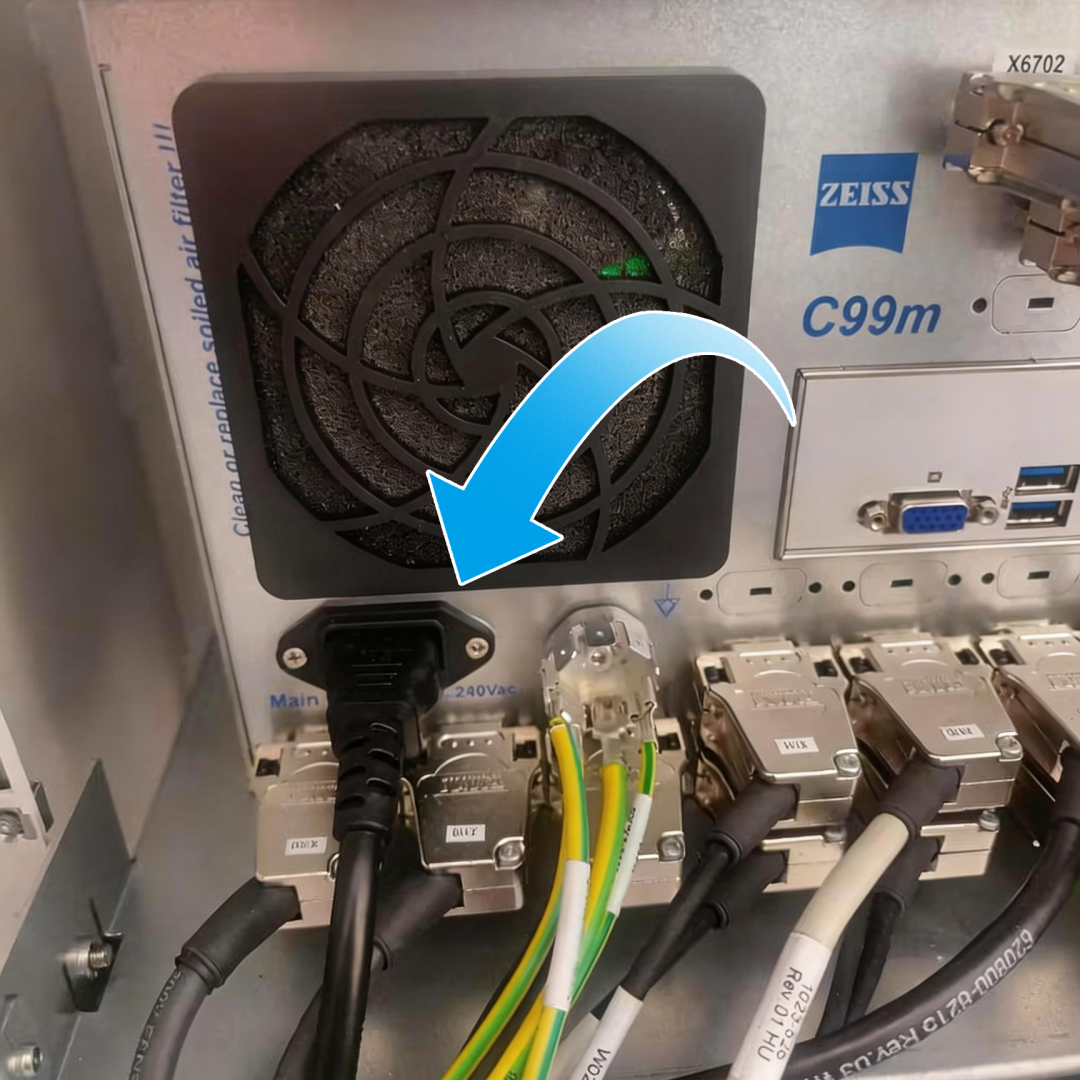

▲图为C99L电源输入端（灰白色电源线）

2）针对CONTURA、MICURA、SPECTRUM、CAPTUM、O-INSPECT、O-DETECT等使用C99M控制柜的机型

• 查看引入大理石后方C99M控制柜的电源线，是否正确插在电源插座或UPS插座上，无松动。

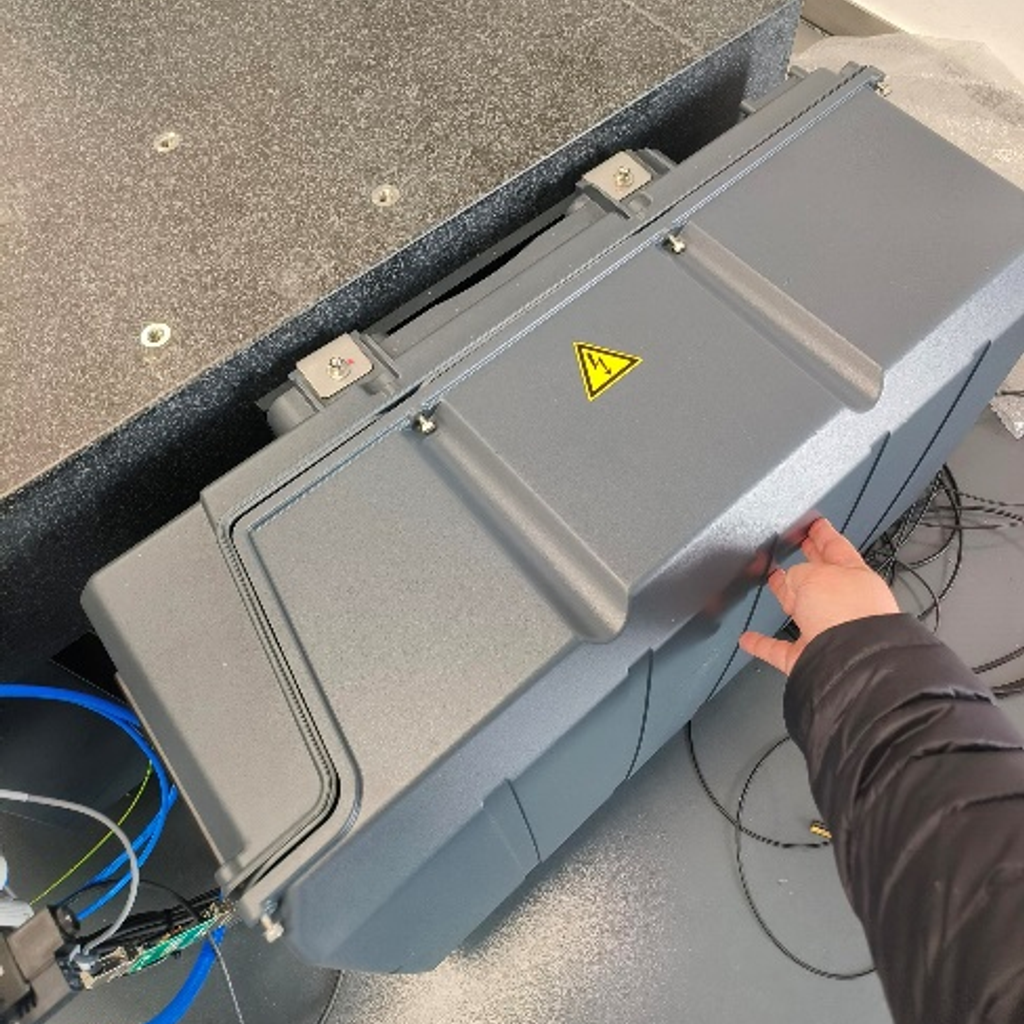

▲图为C99M控制柜

▲图为UPS插座

• 检查控制柜内部电源输入端有无电压输入，拔下电源线用万用表测量。

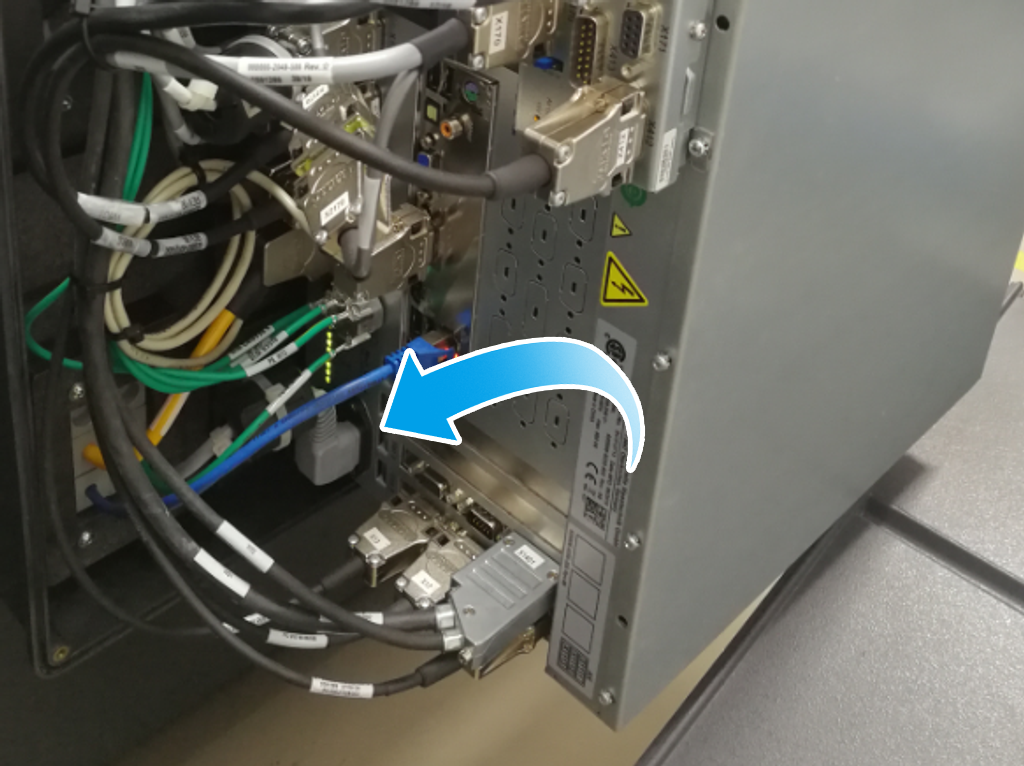

▲图为控制柜内部黑色电源线

3）针对CONTURA、ECLIPSE、VISTA、ACCURA、PRISMO等使用C99N、C99HC控制柜的机型

• 打开控制柜总电源

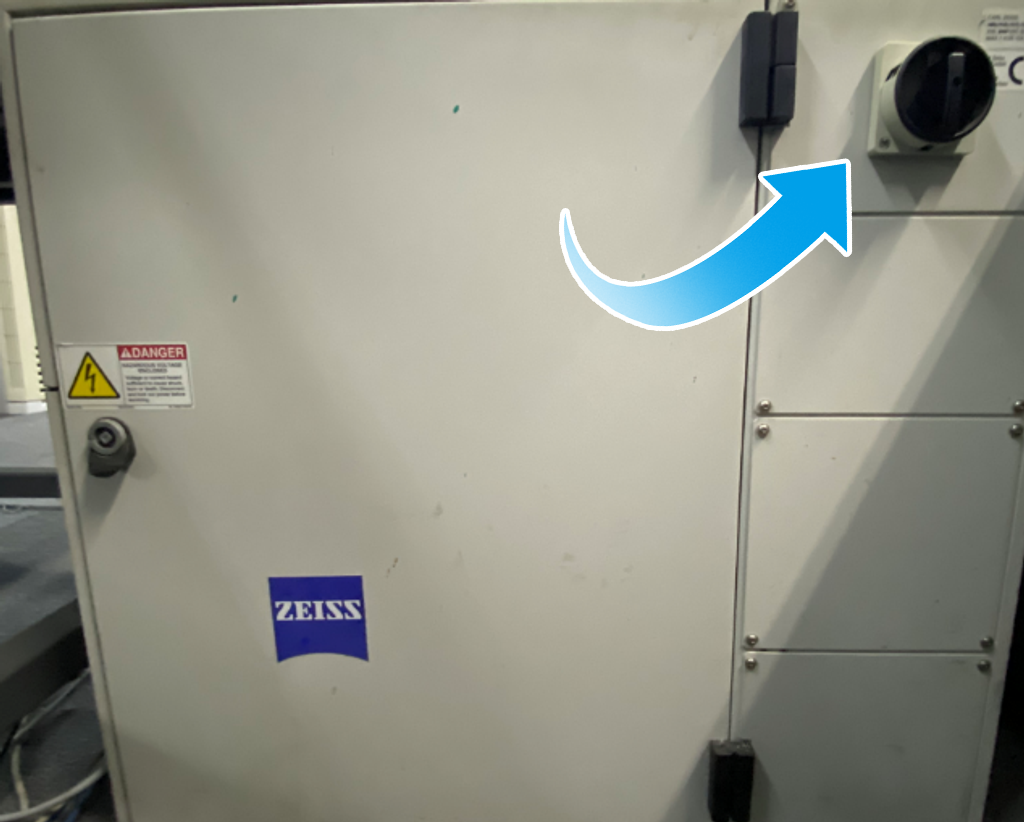

▲图为控制柜总电源位置

• 检查控制柜内部电源输入端是否有电压输入
• 用钥匙打开控制柜门

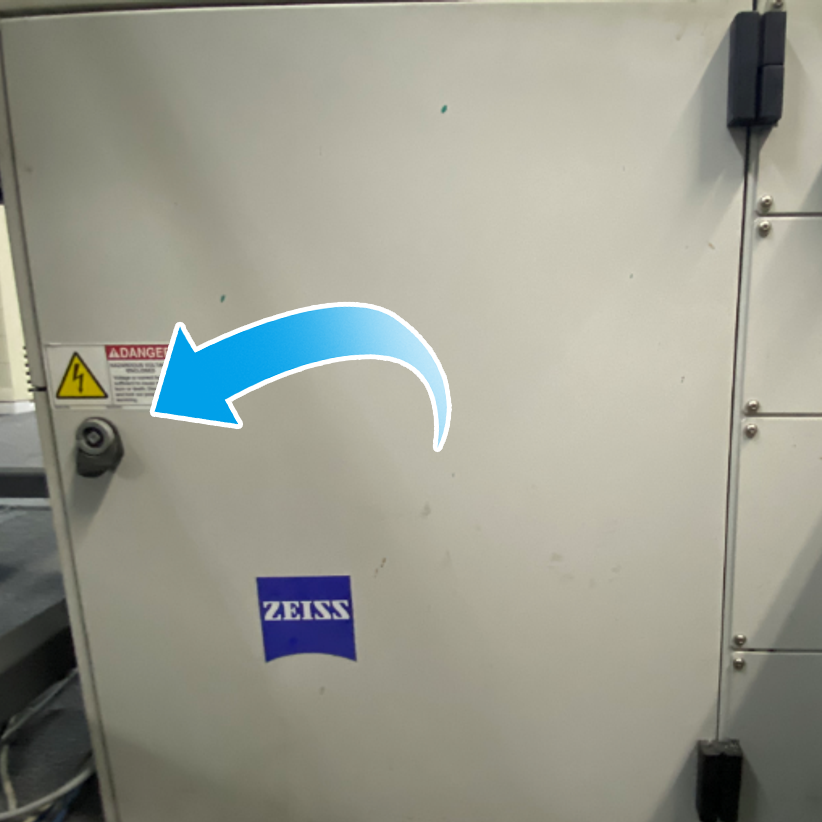

▲图为控制柜门锁位置

▲图为控制柜门锁钥匙（头部是方形孔）

拔下电源线，用万用表测量

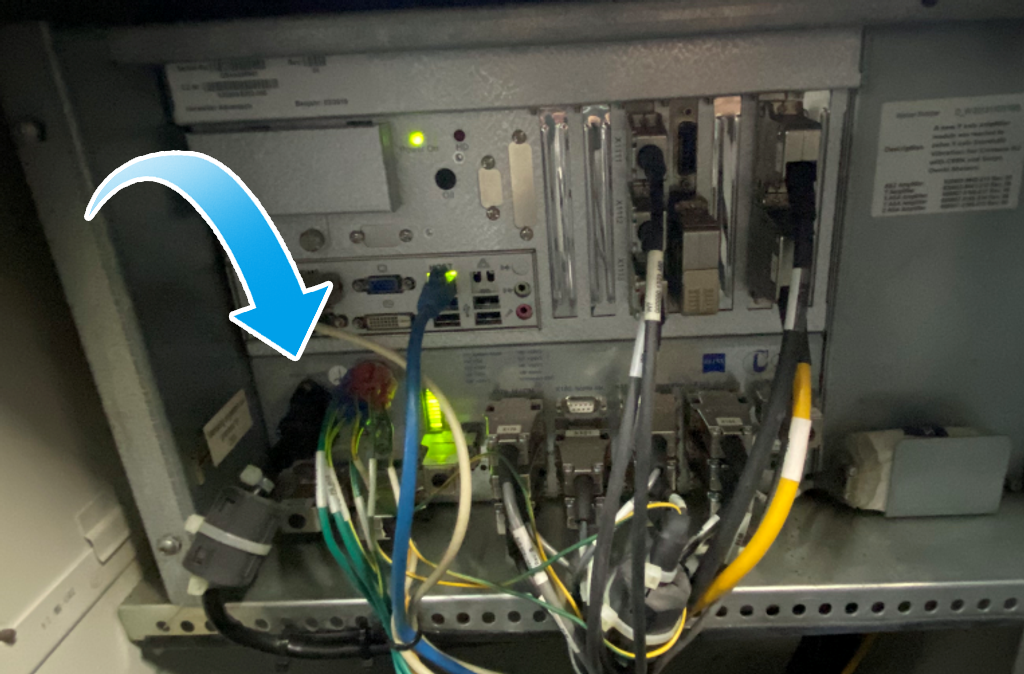

▲图黑色电源线为C99N控制柜电压输入端
