「Alicona」从Ra到表面粗糙度：重新理解高阶制造的表面品质

在半导体、精密加工与高阶制造产业中

而是影响制程稳定与功能表现的关键参数

表面粗糙度不再只是检验项目

无论应用于：

半导体／晶圆制程与设备零组件

粗糙度数值符合规格，实际使用却仍出现异常

机床、工具机与刀具加工表面

良率波动、颗粒生成、或成型与接触性能不如预期

模具功能面与纸塑包装成型品质

验收时因量测方式与解读不同而产生争议

问题通常不在量测本身
而在于评估时是否过度依赖Ra等线粗糙度指标
但忽略整体表面状态

随着制程精度与应用需求提升，越来越多产业开始关注：

• 表面纹理与分布状态，而非单一平均值
• 表面粗糙度与 3D 表面形貌分析
• 量测方式是否能真实反映实际加工品质

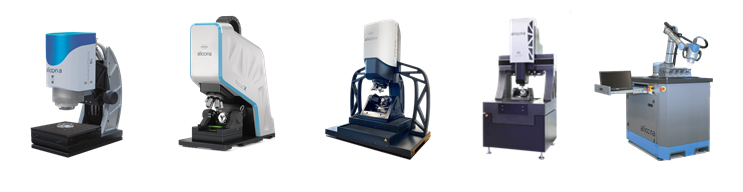

Alicona全尺寸测量连接器

针对半导体与PCBA钻针纳米级尺寸

马路科技粗糙度量测解决方案

测量形状和平整度

微孔进行基于面积的粗糙度测量

马路科技专业 PM 与资深工程师结合实际产业案例现场深度解析：

✅ 如何正确解读表面粗糙度？

✅ 不同应用场景下，如何选择最合适的量测方法？

✅ 半导体 / PCB / 钻针行业纳米级高精度量测关键要点是？

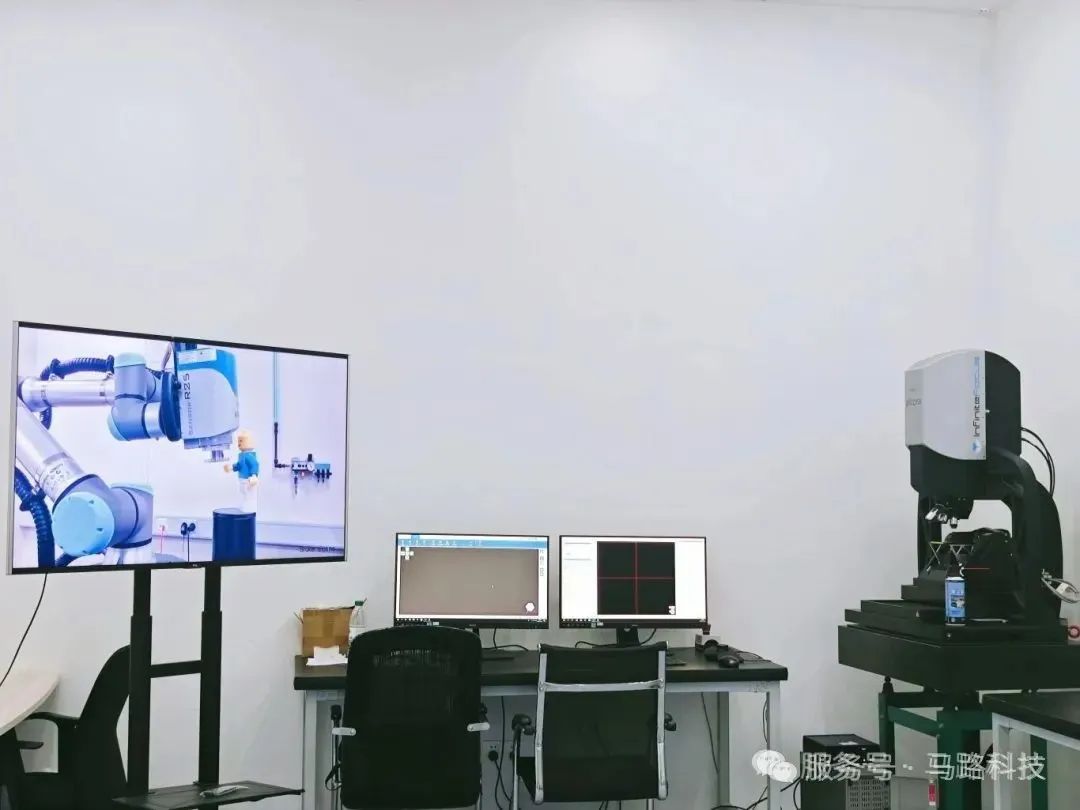

现场实操与设备展示

马路科技现场实操Bruker alicona光学3D量测设备，直观展示从检测到报告全流程，帮你解决：尺寸不准、粗糙度难测、良率不稳、检测效率低等痛点！

欢迎预约设备演示、来访考察、产品实测！一站式解决您的精密量测需求！
