「实战案例」马路科技蔡司工业CT技术：碳陶刹车盘检测报告

马路科技工业CT案例分享

检测部件：碳陶刹车盘

使用设备：蔡司工业CT METROTOM 1500

使用软件：ZEISSINSPECT 2026

检测需求：内部缺陷、全局孔隙率、截面分析



检测项目与技术挑战





一辆时速能飙到300多公里的超跑，刹车靠的是什么？不是普通的铸铁盘，而是碳陶刹车盘。它轻量化、耐高温、几乎无热衰退，是性能车和飞机起落架的标配。



作为新型复合材料，碳陶刹车盘内部结构复杂，传统检测方法难以发现孔隙、裂纹等内部缺陷，一旦存在问题，安全隐患极大。







马路科技落地化方案

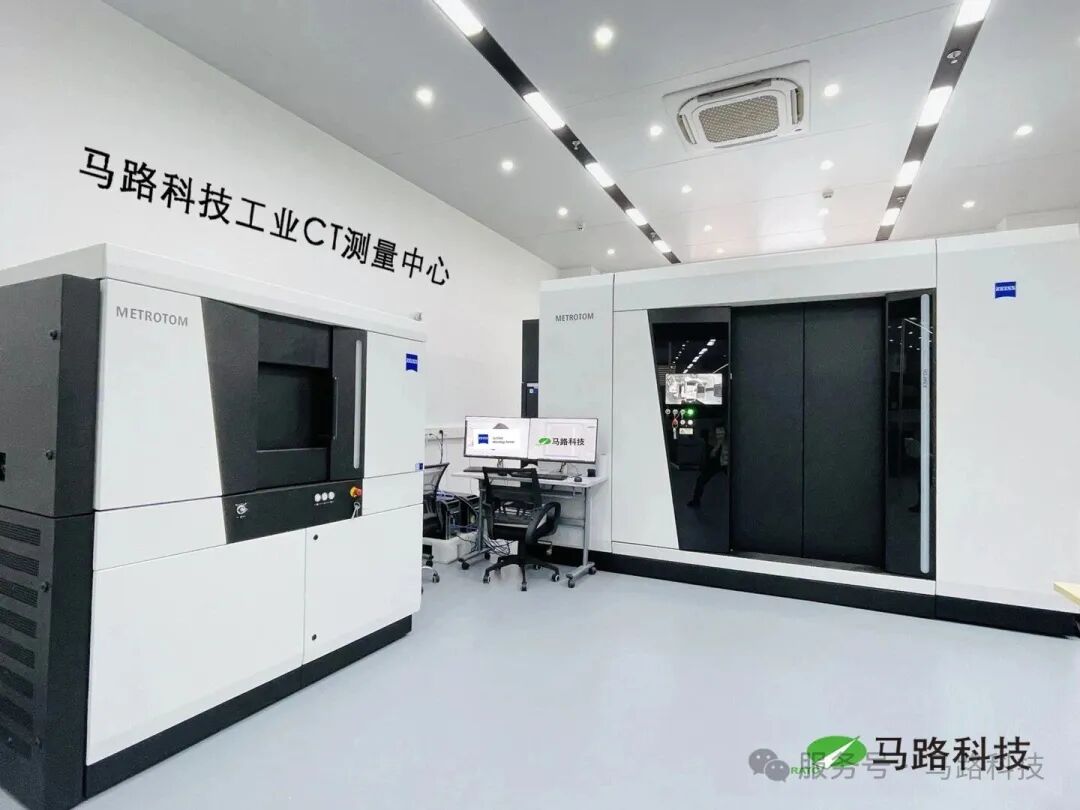

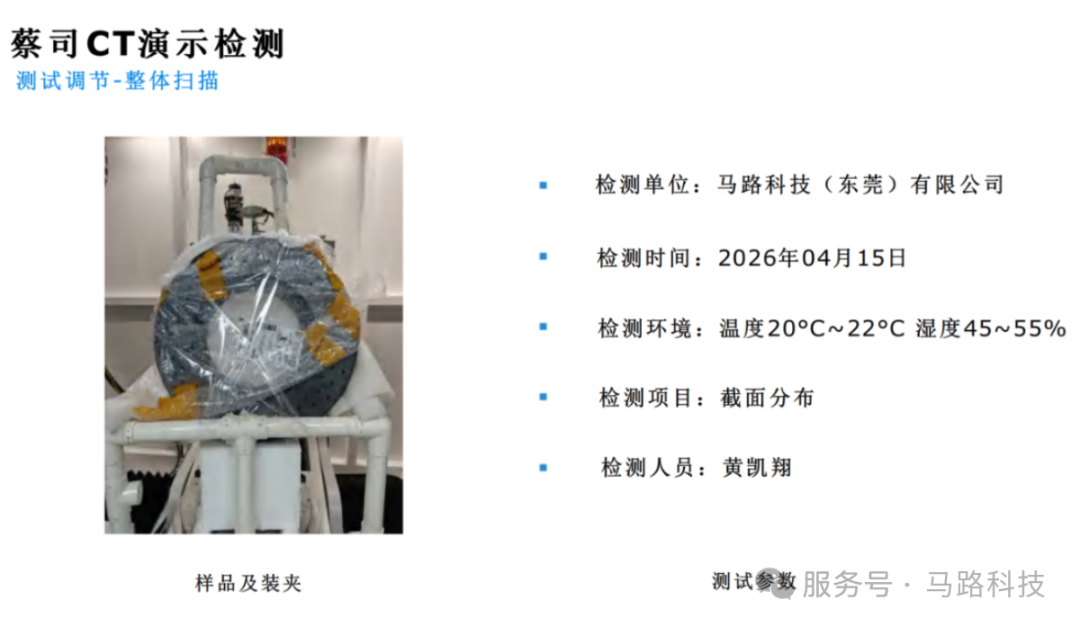

马路科技采用工业计算机断层扫描（CT）技术，依托蔡司METROTOM 1500设备，在不破坏样品的前提下，实现高分辨率、高精度的无损检测。

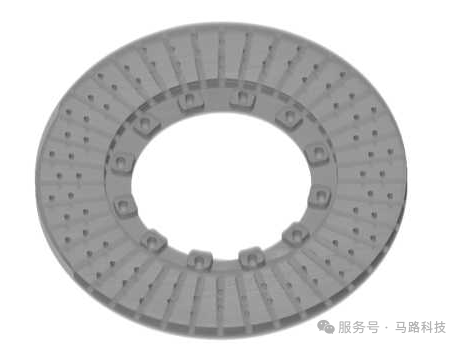

CT扫描的第一步，将整个刹车盘“切成”无数虚拟薄片，再在软件中重建三维模型，从而清晰呈现内部结构：材料分布、基体密度，以及孔隙。



检测报告展示

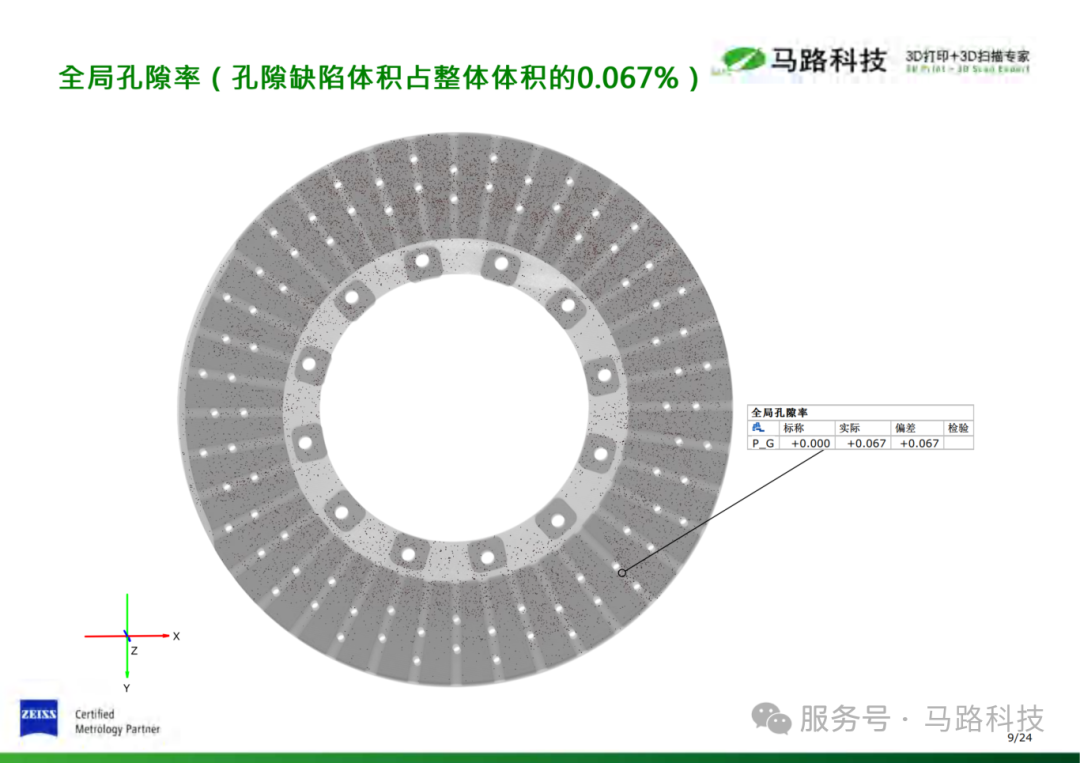

结果显示，该碳陶刹车盘的全局孔隙率仅为0.067%，即每100个体积单位中空洞占比不到0.07。对于高性能碳陶材料而言，孔隙率控制在0.1%以下即为优秀水准，说明工艺稳定，原材料与烧结过程控制到位。

但仅看整体比例不够，还需知道孔隙的大小与位置。通过CT图像，系统准确识别出体积大于7mm³的气孔，并标注其空间分布。

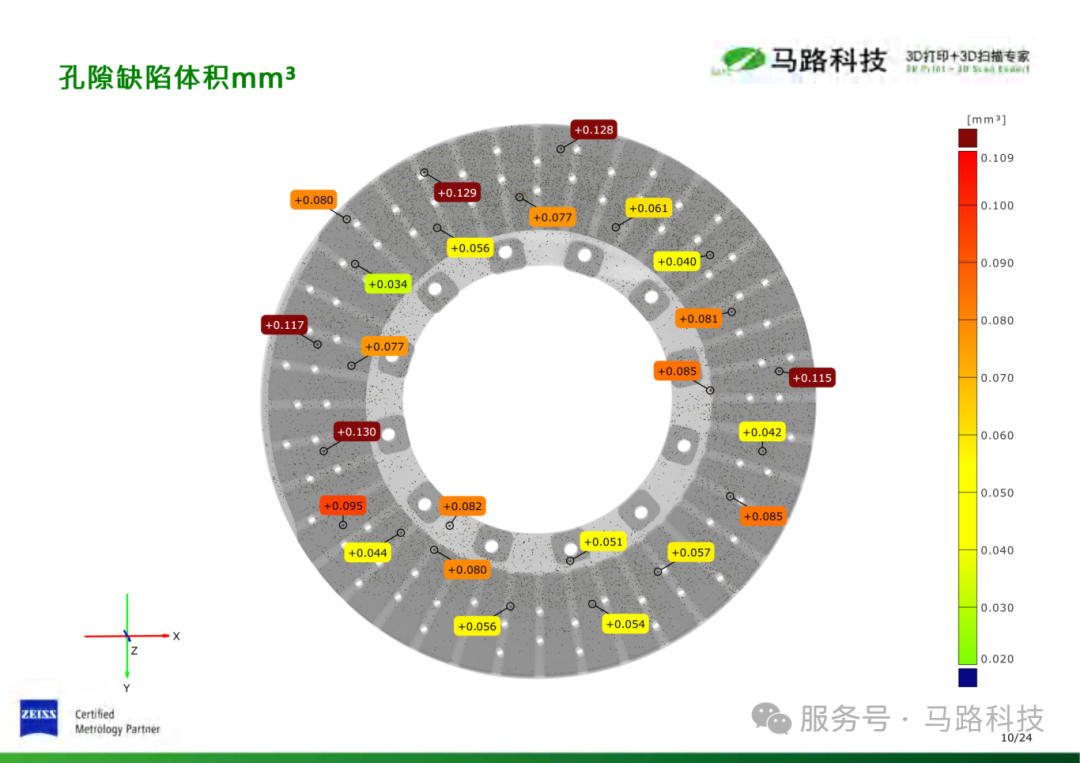

缺陷体积

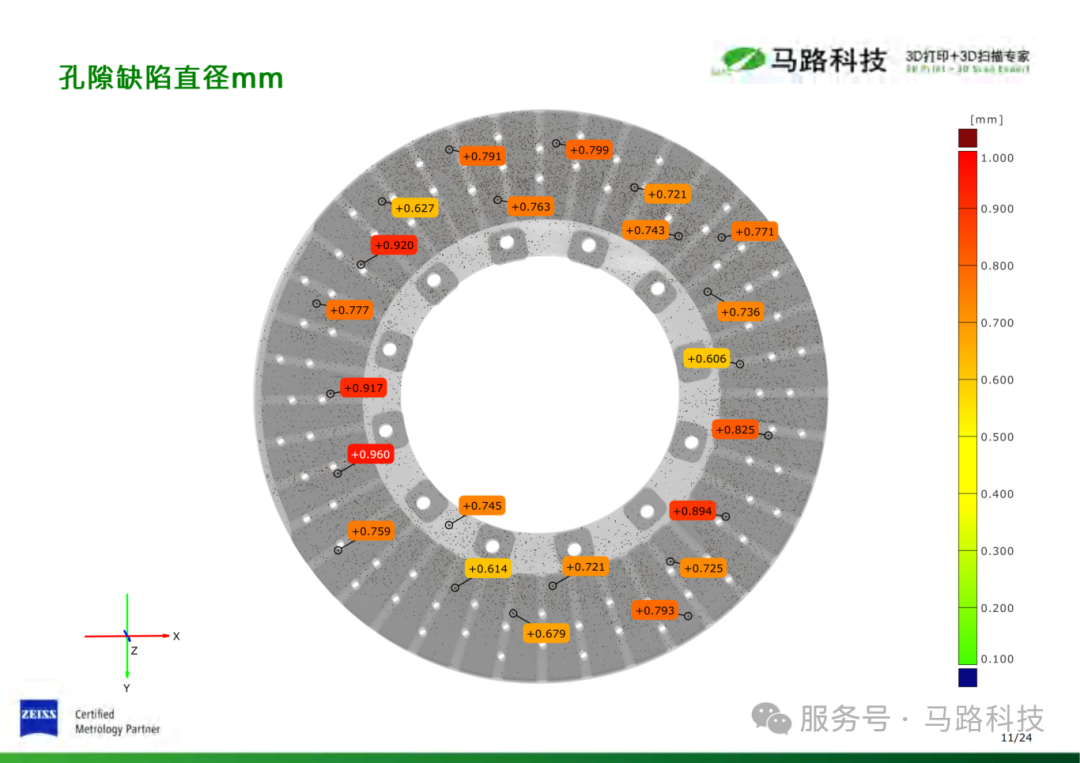

缺陷直径

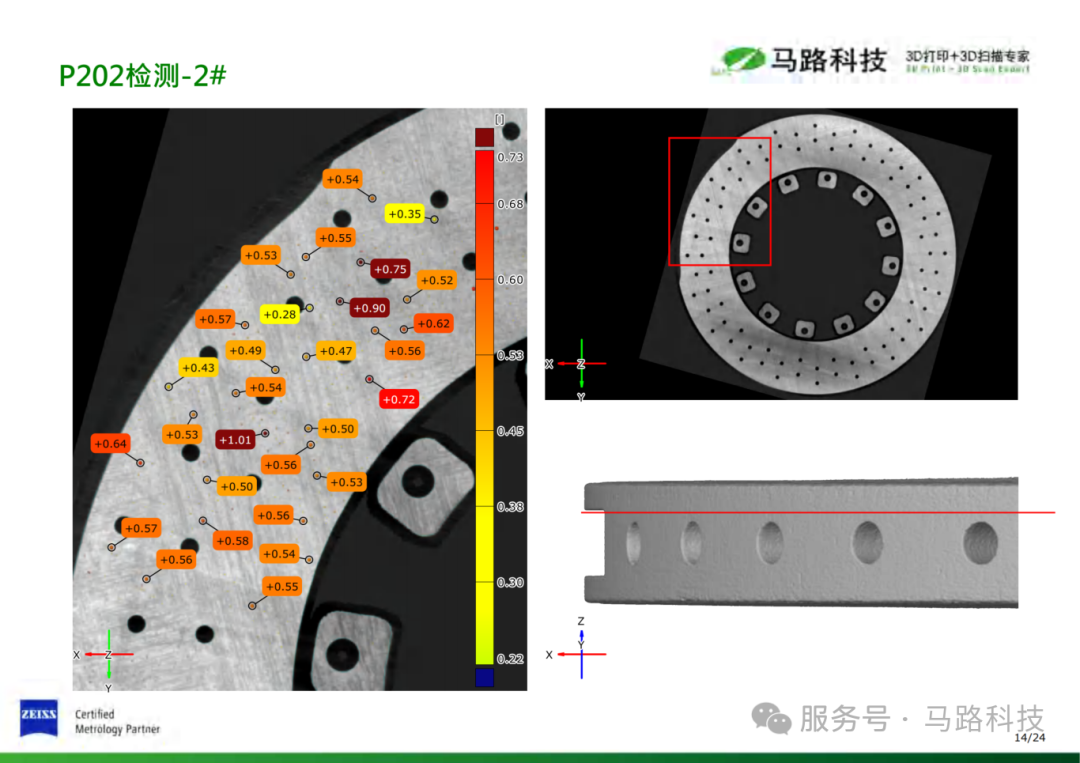

缺陷距离



报告中用不同颜色代表缺陷的大小与位置。若这些孔隙大量集中于受力筋或表面，在制动产生的高热与应力下，极易成为裂纹起点。

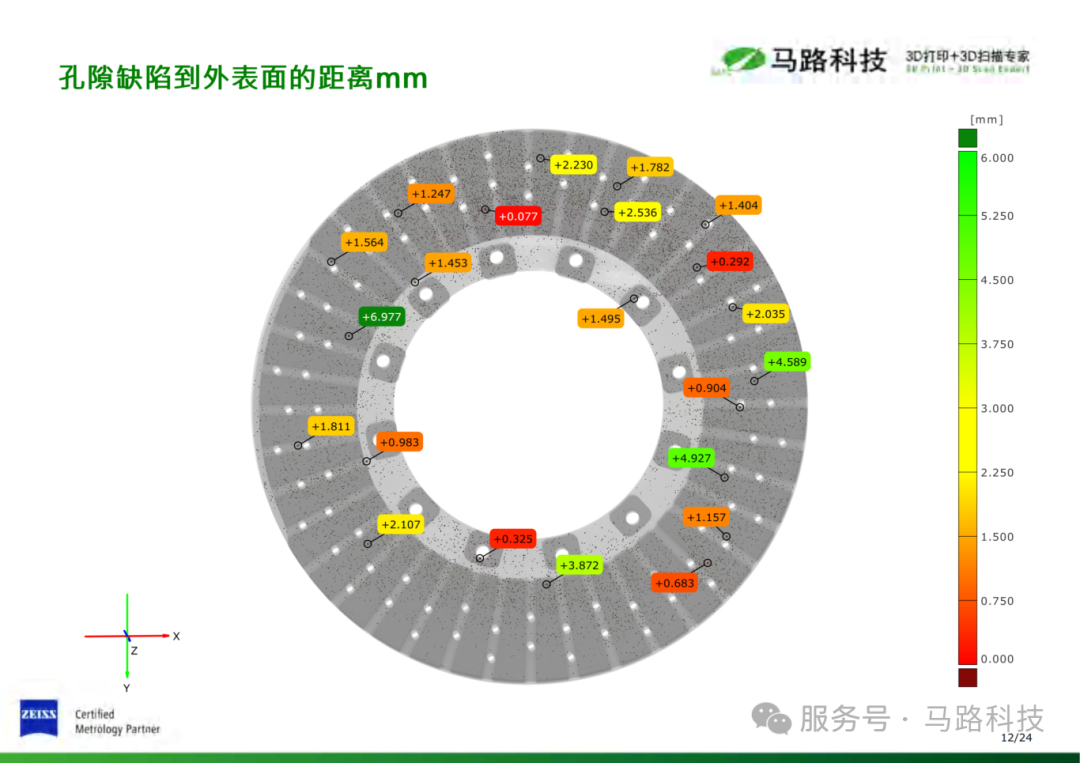

此外，报告还分析了“气孔缺陷到外表面的距离”。这是一个关键指标——若缺陷距表面过近，随着刹车片磨损，内部气孔可能暴露，导致表面剥落或振动。



剖开结构看细节

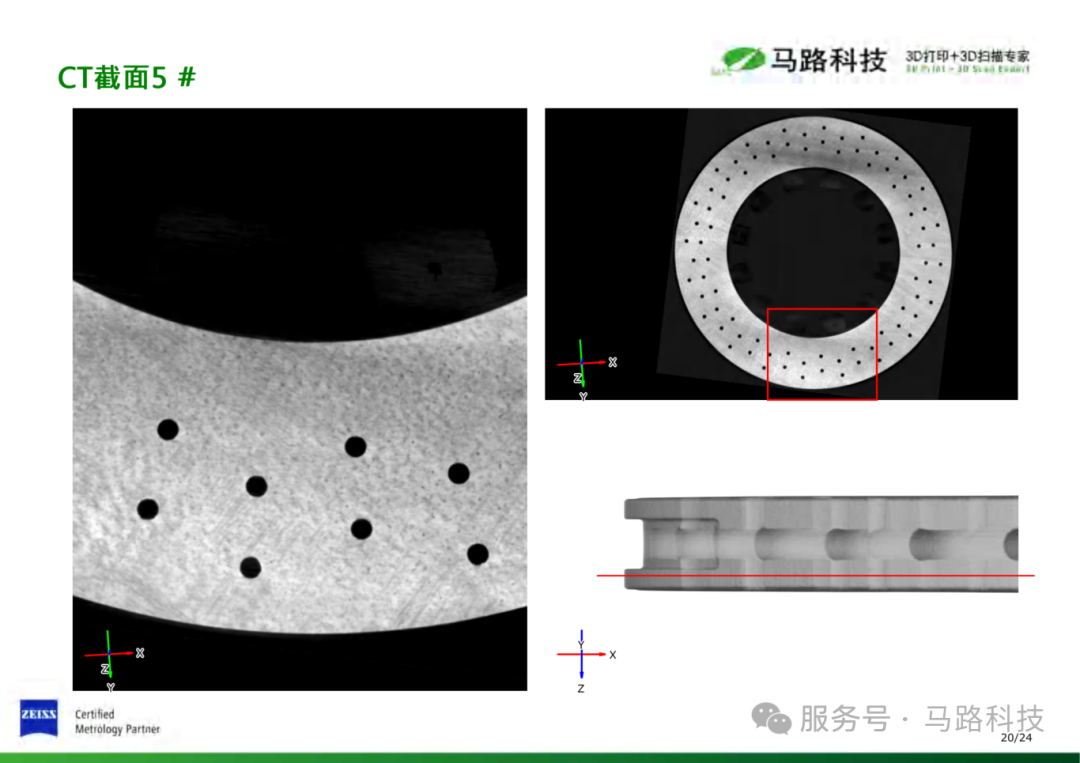

为了更透彻地分析，技术人员对刹车盘进行“分区解剖”，在三维点云与截面图像中，可清晰看到内部错综复杂的结构——碳陶盘中间通常带有中空的风道。工业CT如同一把虚拟手术刀，可横切、竖切、斜切，无需破坏零件。









通过CT模型1，可观察基体材料的一致性。若出现明暗不一的条纹或斑点，说明密度不均或数据偏移。

得益于蔡司METROTOM 1500的高精度光学，这些密度差异被捕捉得一清二楚。









软件生态与全流程效率





从扫描重建、缺陷分析、尺寸测量到报告输出，全流程软件一体化程度决定实际使用效率。ZEISS INSPECT平台的优势在于，CT数据可与蔡司三坐标、三维扫描数据互通，形成完整的质量数据链路。



ZEISS INSPECT 2026，不仅量化了缺陷体积与位置，还生成了详细CT截面图像，为后续工艺改进提供科学依据，确保产品高可靠性。







蔡司工业CT无损检测优势



• 分辨率与放大倍率：微焦点射线源焦点尺寸可达几微米，配合1500mm探测距离，小零件可高倍放大，大零件也能快速穿透。
• 扫描效率：第三代探测器多模式采集可压缩扫描时间75%以上，兼顾分辨率与节拍，适合批量检测。

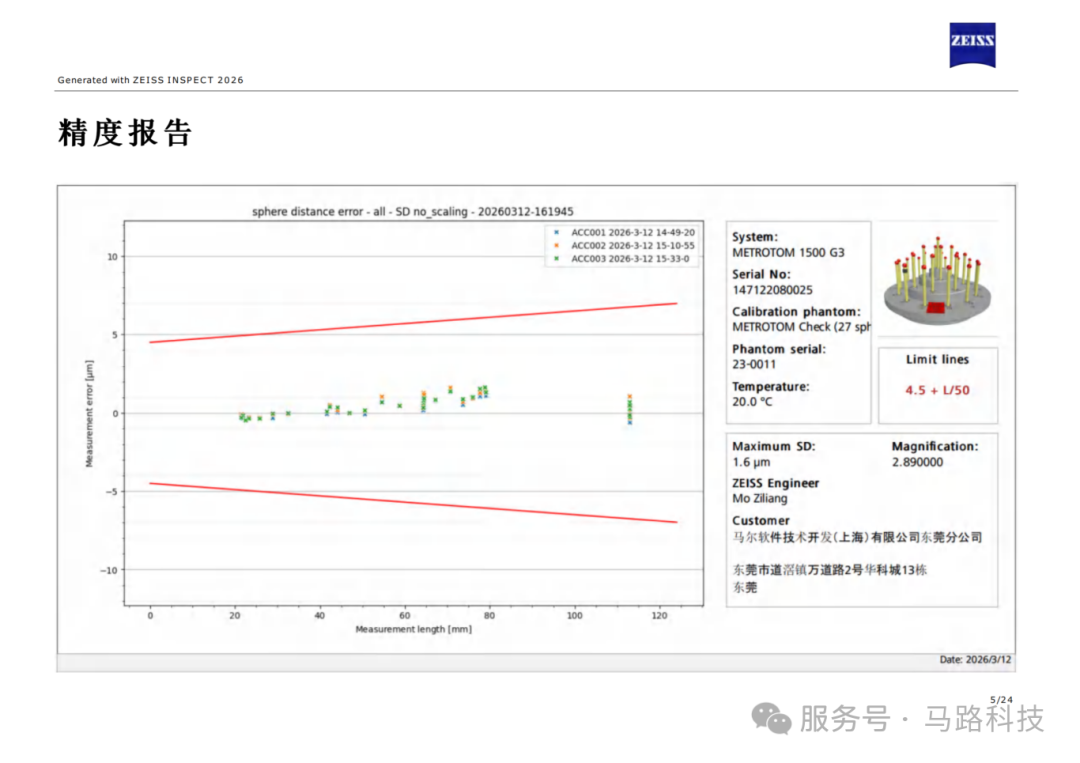

• 计量溯源：设备符合VDI/VDE 2630标准，具备DAkkS标定，确保检测报告在供应链中的公信力。



总结

制造的动力，其实就在这些肉眼可见的地方，无论是碳陶刹车盘，还是航空发动机叶片，只有真正掌握了内部的疑虑真相，制造业才能在高端化的道路上跑得更稳、更远。
