从精准到自动化：µCMM NEO非接触式坐标测量仪，为微观几何测量带来的关键突破



在微观几何领域，零部件正朝着微型化、高精度和复杂化方向发展。而传统接触式（探针）测量面临两大瓶颈——微小结构"插针不入"，且接触力可能对敏感表面造成损伤。



马路科技非接触式坐标量测仪，涵盖测量精度、复杂特征可测性、自动化水平及生产集成能力，µCMM NEO非接触式测量系统非常契合实际测量需求。





非接触式测量：从"点测量"到"面测量"



坐标测量仪（CMM）的核心功能是在三维空间中测量零部件的几何形状。非接触式CMM与传统CMM功能并无二致，区别在于以光学传感器取代机械探针，无需接触即可采集完整表面数据，实现从"点测量"到"面测量"的进化。



马路科技µCMM NEO新一代非接触式坐标测量仪，通过光学扫描在极短时间内采集数百万个测量点，直接生成高分辨率3D图像，真实呈现零部件形状、表面纹理及功能区域特征——而非凭少数测量点去估算轮廓和几何结构。





测量结果可直接与CAD模型及PMI数据比对，生成数字孪生模型，全面分析零部件的实际功能。点密度的大幅提升不仅意味着更多数据，更能全面呈现细节、提高测量可靠性，准确判断零部件能否稳定发挥预期功能，为生产现场带来更高的工艺安全性。

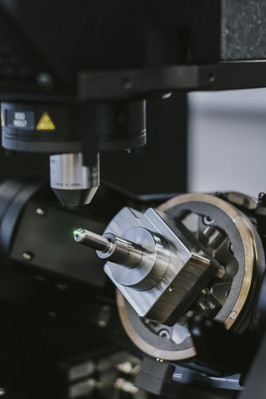

测量喷油嘴

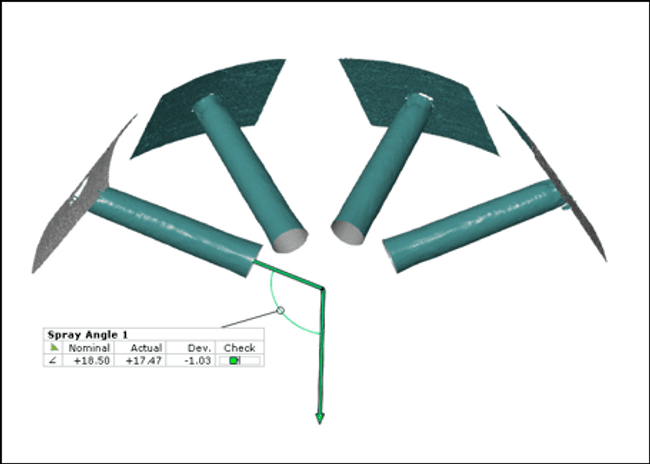

测量喷雾角度


Alicona µCMM NEO精度达什么级别？



µCMM NEO专为微纳米级超高精度坐标测量设计，三维空间轴向最大允许误差（MPE）为：EUni:Tr:ODS,MPE= (0.7+ L/600) µm



相较上一代(0.8 + L/600) µm实现突破性跃升。在跨维度关联测量与精密评估中，这项提升能进一步提高测量结果的一致性。



真正的"精准"不仅限于机械轴定位精度。马路科技µCMM NEO在几何形状与表面微观特征测量中同样展现极致精密：

  • 平面度偏差：U = 0.1 µm

  • 轮廓粗糙度（Ra=0.1µm时）：U = 0.012 µm

  • 表面粗糙度（Sa=0.1µm时）：U = 0.01 µm

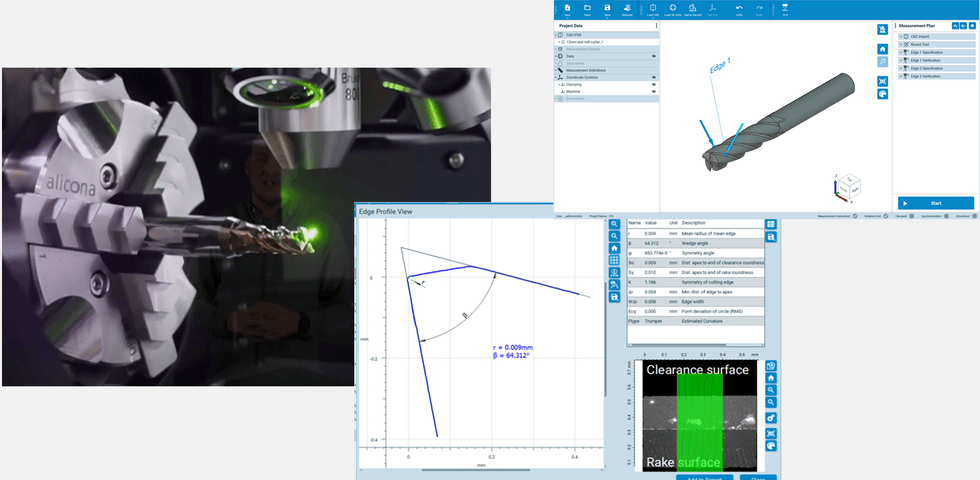

  • 楔角/刀尖夹角：U = 0.075°





自动化与效率：从数据采集到智能分析

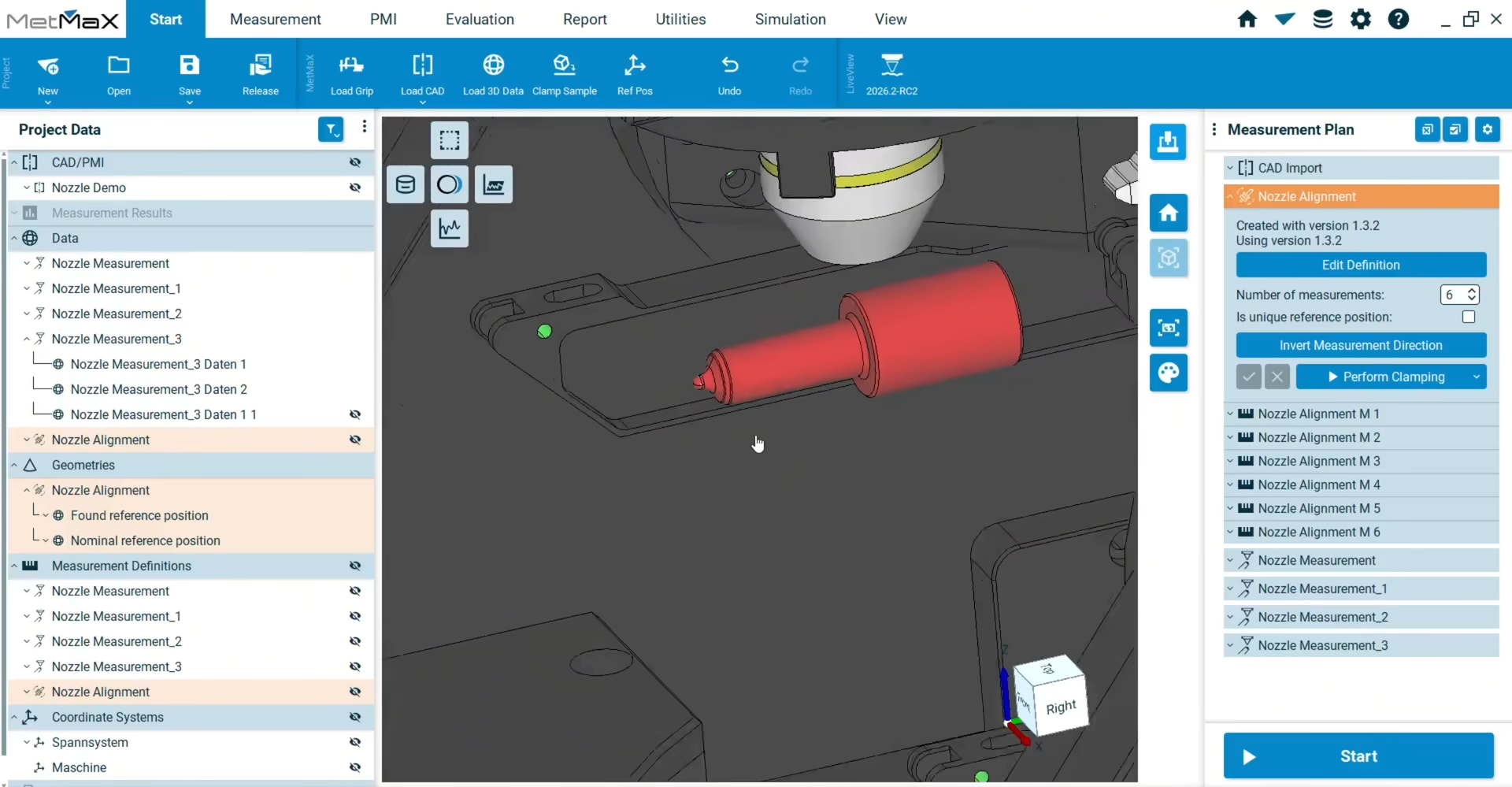

自动化水平直接影响生产效率，马路科技μCMM NEO搭配智能光学平台MetMaX，可实现自动化测量策略生成。



导入CAD模型后，系统自动识别GD&T或PMI特征，执行快速、一致的测量流程。





Alicona光学（坐标）测量机的全部潜力，配合MetMaX自动化测量软件。通过测量前、测量中以及测量后的支持，最大化您的质量保证。MetMaX帮助您充分发挥测量机的潜力，优化您的工艺流程。




马路科技一站式综合测量

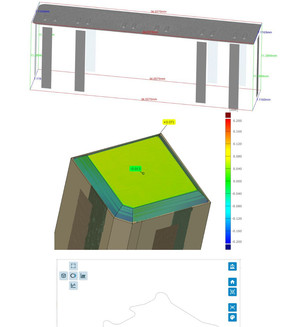

零部件最终功能取决于四大核心要素的完美配合：几何尺寸、位置公差、形状误差、表面形貌特性。



µCMM NEO能够在同一坐标点、单次测量程序中同时完成上述四大要素的测量，全程无需重新装夹固定零部件，也无需切换至不同测量仪器。



这种一体化测量能力在实际生产制造现场确保了测量结果的稳定性、准确性及各项数据之间的一致性，测量数据可直接对比，为零部件质量控制提供可靠依据，支撑更高效的生产决策。





μCMM NEO以突破性精度、复杂特征可测性、智能自动化及生产兼容性，为非接触式坐标测量树立了新基准。



马路科技整合方案其价值在于通过全面、可靠的数据，助力企业实现从检测到优化、从实验室到产线的质量闭环。



选择非接触式测量系统时，需综合评估精度、适应性、效率及集成能力，而μCMM NEO已证明：真正的测量技术，应让数据定义质量，让精准驱动创新。

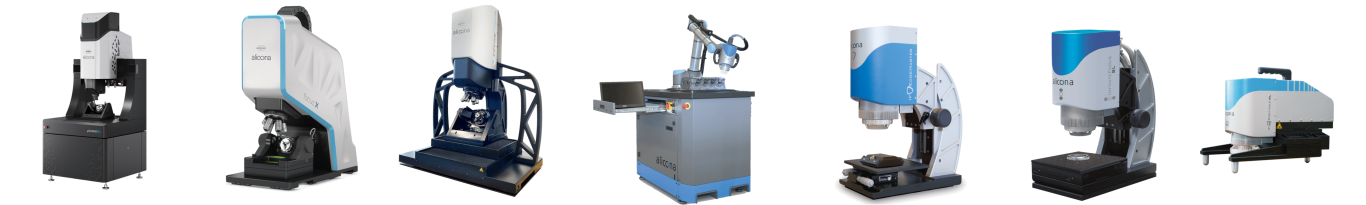

Alicona纳米级尺寸和表面粗糙度测量
